NE50斗式提升机安装说明-河南鹏发机械设备有限公司

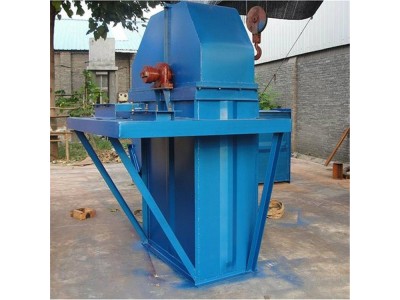

NE板链斗式提升机简介：

NE系列板链式提升机为垂直式，其基础承受着提升机的全部重量，故安装前必须对基础进行检查。

NE系列板链式提升机分若干部件出厂，由用户现场安装。通常按下列次序安装。

1．首先在基础上安装地脚螺栓，再安装下部装置，将其在基础上的相对位置校准，使机壳的基准面（上法兰面）处于水平面内，然后将其暂时紧固在基础上。

2．在下部装置上逐一安装中部机壳，一般情况下带检视门中间节安装在第yi节中部机壳的位置上，首节中间节务必与上部装置联接（注意首节中间节支撑方向）。中部机壳安装完哔校准后，安装上部装置。在一般情况下，应在上部和中部位置安装支承装置，以防止机壳向侧面偏移，支承装置应可靠地固定在附近建筑物上，并能允许提升机在垂直方向上可自由伸缩。在各联接法兰处，应垫编制的石棉带和石棉绳，以防止灰尘外扬。

4．在上部装置上安装驱动装置。首先把平台用螺栓联接成整体，再把整体平台和支撑槽钢用螺栓联接或焊接在上部机壳上。再在整体平台上焊接维修架及分片栏杆。然后安装动力、链传动和链轮罩。链传动调整完哔后，再用螺栓固定，为保险起见，把驱动底座和驱动平台焊接在一起。

5．安装运行部件。首先把尾轴吊到最高位置，再安装链条和料斗。

6．最后安装左、右头罩。设置电器过载保护装置、电气保护开关，将输电线按装在提升机的电机上。
